| POORTAVIONES
CLASE NIMITZ
Los poortaviones de clase Nimitz, son los buques de
guerra mas grandes jamas construidos. Cuenta con una tripulacion de 6000
hombres, entre tripulacion y aviadores, un desplazamiento de 102.000 toneladas
y una cubierta de vuelo de 332.9mts de longitud. Los nueve poortaviones
de clase Nimitz actualmente en servicio han sido construidos por Newport
News con base en Virginia, USA. El primero de su clase, el USS Nimitz fue
comisionadoen 1975, el ultimo de ellos , el USS Harry S. Truman, fue comisionado
en 1998; el ultimo de esta clase, el CVN 77 entrara en servicio en el 2008.
Actualmente estan en servicio, el USS Dwight D.
Eisenhower (CVN 69), Octubre 1977; el USS Carl Vinson (CVN 70), Marzo 1982;
USS Theodore Roosevelt (CVN71), Octubre 1986; USS Abraham Lincoln (CVN
72), Noviembre 1989; USS George Washington (CVN 73), Julio 1992; USS John
C. Stennis (CVN 74), Diciembre 1995; USS Ronald Reagan (CVN 76), Diciembre
2002.
DISEÑO
Los poortaviones mas recientes de la clase Nimitz
(CVN72 y CVN76) tienen un desplazamiento de 102.000 toneladas a plena carga.
Su longitud es de 317mts y un ancho de 40.8m. Alcanza una velocidad maxima
de 30 nudos, contando con 3.184 tripulantes (203 oficiales); 2.800 pilotos
(366 oficiales).
ALA EMBARCADA
El ala embarcada esta compuesta por: 20 F-14D
de ataque; 36 F/A-18 Hornets, 8 S-3A/B Vikings, 4 E-2C hawkeyes y 4 EA-6B
Prowlers, 4 Helicopteros SH-60F y 2 HH-60H Seahawks. El ala embarcada varia
de acuerdo a la mision asignada. El poortaviones es capaz de lanzar un
avion cada 20 segundos, su cubierta de vuelo mide 333x77 mts.
|
NIMITZ
|
| TIPO |
Poortaviones |
| PAIS |
USA |
| DESPLAZAMIENTO |
91.487t (CVN68-70), 96.386 t(CVN71),
102.000t(CVN 72-76) |
| LONGITUD |
317mts |
| MANGA |
40.8mts |
| CALADO |
11.3mts |
| CUBIERTA DE VUELO |
332.9mts |
| ANCHO CUBIERTA DE VUELO |
76.8mts |
| VELOCIDAD |
30 nudos |
| MISILES |
3 Raytheon SAM GMLS Mk 29 lanzadores
octuples |
| CAÑONES |
4 GE/GD 20mm Vulcan Phalanx Mk 15 |
| RADARES |
ITT SPS-48E; Raytheon SPS-49; Hughes
Mk 23 de busqueda aerea |
|
Raytheon SPS-64 de navegacion |
|
6 Mk 95 control de tiro |
MISILES
Con el fin de contar con un sistema de defensa
aerea, ademas de su cobertura de F-14, los mas recientes de la clase han
sido provistos con tres sistemas lanzadores de ocho lanzadores cada uno,
marca Raytheon GMLS Mk 29 para el misil Seasparrow superficie-aire; el
Seasparrow tiene un alcance de 14.5kms y un sistema de guia terminal por
radar semi-activo. Ademas cuenta con un sistema Raytheon RAM de misiles
de corto alcance, el cual provve la defensa cercana contra misiles antibuque.
CAÑONES
Existen cuatro sistemas Raytheon/General Dynamics
de 20mm tipo Phalanx de 6 barriles, con una rata de fuego de 3000 proyectiles
por minuto y un alcance de 1.5km.
SISTEMA DE CONTRAMEDIDAS
El sistema de señuelos incluye cuatro Locked
Martin Hycor SRBOC Mk 36, los cuales despliegan señuelos infrarrojos;
y el sistema de defensa contra torpedos AN/SLQ-25 Nixie. El sistema Raytheon
AN/SLQ-32 de guerra electronica detecta las emisiones de radar hostil por
medio de dos conjuntos de antenas, analizando la tasa de pulso de repeticion,
el modo de busqueda, el periodo de busqueda y la frecuencia. |
|
|

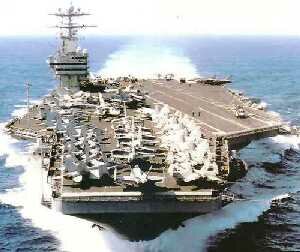

Poortaviones USS George
Washington clase Nimitz
|
|
|
F/A-18 Hornet tomando
posicion en la catapulta de despegue
|
|
|

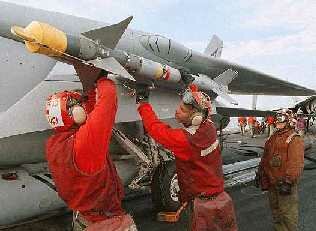

Instalacion de un misil
AIM-Sidewinder en el ala de un Tomcat
|
|
|
Vista frontal de la
cubierta de vuelo del poortaviones con su carga total de aviones
|
SISTEMAS DE COMBATE
Todos los sistemas de combate del poortaviones
estan basados en el sistema tactico de combate y direccion ACDS con enlaces
digitales que gobiernan los sietmas Seasparrow y el resto del sisetma de
contramedidas y defensa.
SENSORES DE RADAR
Los radares de busqueda aerea incluyen el ITT
SPS-48E 3-D operando en la banda E/F; el Raytheon SPS49 en la banda C/D
y el Raytheon Mk 23 TAS, D-band. El radar de busqueda de superficie es
el Northrop Grumman Norden SPS-67V operando G-Band.
PROPULSION
El poortaviones es impulsado por dos reactores
General Electric que impulsan tres turbinas de 260.000 hp. Ademas cuenta
con cuatro motores diesel de 10.720hp para emergencia.
|
