Submarino de Ataque
Clase Los Angeles
La marina de los Estados Unidos tiene 51
submarinos impulsados por enegia nuclear de la Clase Los Angeles, 19 en
la flota del Pacifico y 32 en el Atlantico. El primero fue comisionado
en 1976 y el ultimo de su clase, el USS Cheyene, en 1996. Los navios fueron
construidos por la Newport News Shipbuilding y la General Dynamics Electric
Boat Division. Nueve de los submarinos de la clase Los Angeles fueron desplegados
en en el Golfo Persico en 1991, siendo lanzados misiles Tomahawk desde
dos de ellos. El submarino clase Los Angeles es una nave de ataque equipado
para guerra anti-submarina, misiones de inteligencia, despliegue de fuerzas,
insercion de fuerzas especiales, minado, busqueda y rescate. El total ira
hasta 62 con la entrega de tres finales en el año 2002.
MISILES
Los submarinos de esta clase construidos a partir
de 1982 estan equipados con 12 lanzadores verticales de misiles, controlados
desde el sistema de combate CCS Mark 2. El navio esta armado con misiles
Tomahawk de ataque terrestre y antibuque de Raytheon. El Tomahawk
de ataque terrestre tiene un alcance de 2500kms, guiado por un sistema
de navegacion inercial Tercom, volando hacia el blanco a velocidad subsonica
y una altura entre 20 y 100m. El misil puede ser equipado con una cabeza
de guerra nuclear que normalmente no es cargada en el submarino. El misil
antibuque esta equipado con una guia inercial y cabeza de radar activa
anti-radiacion, su alcance es de 450km. Ademas cuenta con el misil Harpoon
antibuque de Boeing, que utiliza una cabeza de radar activo y 225kg de
explosivo, su alcance es de 130km a una velocidad subsonica.
-
SLCM: Tomahawk GDC/Hughes (TLAM-N), ataque terrestre,
navegacion inercial, alacnce 2500km a Mach 0.7, altuar 15-100m, cabeza
nuclear 200Kilotones, area de impacto CEP 80m. Existen dos versiones (TLAM-C/D)
con cabeza de guerra sencilla de 454kg o con submuniciones, alcance 900km,
CEP 10m.
-
SSM: Tomahawk GDC/Hughes (TASM), antibuque, guia inercial,
radar activo antiradiacion, alcance 460km a Mach 0.7, cabeza de 454 kg.
-
Harpoon: cabeza activa de radar, alcance 130km a Mach
0.9, cabeza 227 kg.
TORPEDOS
El submarino tiene cuatro tubos de torpedos de
533mm localizados a la mitad de la nave con el sistema de control de tiro
Mark 117. El submarino tiene la capcidad para 26 armas lanzadas desde sus
tubos de torpedos, incluyendo misiles Tomahawk, misiles Harpoon y torpedos
Mark 48 ADCAP. El torpedo Gould Mark 48 puede ser usado contra buques de
superficie o submarinos rapidos de gran profundidad. El torpedo puede ser
operado con o sin guia de cable y utiliza cabeza de busqueda activa o pasiva.
Esta equipado con multiples modos de reataque si el blanco se pierde, cuenta
con programa de busqueda de blancos, adquisicion y ataque. Cuenta tambien
con las minas Mobile Mark 67 y Captor Mark 60.
-
ADCAP Mod 5/6: guiado o no por hilo, cabeza activa/pasiva,
alcance 50km, cabeza 267kg, profundidad 900m, impulsado por turbina.
-
El total de las armas es de 26 en arreglos como 8
Tomahawk, 4 Harpoon y 14 torpedos.
CONTRAMEDIDAS
El sistema electronico de medidas (ESM) incluye
un sistema de direccion BRD-7, los interceptores WLR-1H y WRL-8(v)2 y el
radar de alerta WLR-10. Tiene instalado el sistema de intercepcion acustica
y contramedidas AN/WLY-1 de Northrop Grumman y el lanzador de señuelos
para torpedos Mark 2.
CARACTERISTICAS
| TIPO |
Submarino de ataque |
| CLASE |
Los Angeles |
| TRIPULACION |
133 hombres (13 oficiales) |
| DESPLAZAMIENTO |
6.082 toneladas en supeficie; 6.927
sumergido. |
| DIMENSIONES |
Longitud: 110.3mts |
|
Manga: 10.1mts |
|
Calado: 9.9m |
| VELOCIDAD |
32 nudos sumergido |
| PLANTA MOTRIZ |
Nuclear General Electric 25MW |
SENSORES
Los submarinos clase Los Angeles cuentan con un
equipo de sonares conformado por: el arreglo pasivo TB-23/29, el arreglo
de gran apertura BQG 5D, el sonar de ataque de baja frecuencia y busqueda
activa y pasiva BQQ 5D/E, el sonar activo de alta frecuencia Ametek BQS
15 de corto alcance usado tambien para deteccion de hielo, el sistema MIDAS
(Deteccion y Evitacion de Minas y Hielo) y el sonar Raytheon SADS-TG de
deteccion activa. El sistema de reconocimiento de minas controlado por
fibra optica, NMRS, es un vehiculo equipado con un sonar de rastreo AQS
14, su lanzamiento y recuperacion es a traves del tubo de torpedos. El
radar de busqueda, navegacion y control de tiro es el Sperry Marine BPS
15 A/16, que incorpora un procesador de video, pantallas con control de
toque y un mecanismo de rotacion. |
|
|

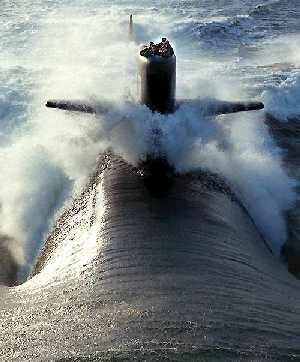

USS Greenville SSN 772
|
|
|
USS Louisville
|
|
|
Submarino de ataque
|
|
|
Lanzamiento de un misil
Harpoon
|
|
|
Submarino SSN 753 Clase
Los Angeles
|
PLANTA MOTRIZ
El navio esta equipado con un reactor nuclear
de agua a presion, modelo GE PWR S6G, de 26 MW, desarrollado y suministrado
por General Electric., la vida util de las celdas de combustible es de
aproximadamente 10 años.
|
