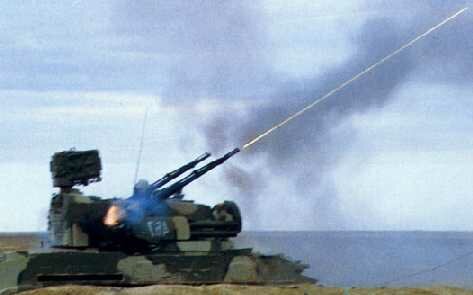

TUNGUSKA
M1
El Tunguska M1 es un sistema de cañon/misil
para defensa aerea de bajo nivel. El sistema fue diseñado por la
oficina KBP Instrument Design en Tula, Rusia y es construido por Ulyanovsk
Mechanical Plant, en Ulyanovsk, Rusia. Puede enganchar sus blancos en estado
estacionario o en movimiento, usando los misiles para largo alcance y el
cañon para la defensa cercana. Esta diseñado para destruir
blancos de ala fija y helicopteros y ademas puede disparar contra blancos
terrestres. Actualmente el Tunguska esta en servicio en el Ejercito Ruso
y en el de la India.
ARMAMENTO
El Tunguska M1 porta ocho (8) misiles 9M311-M1
superficie-aire ( designacion OTAN SA-19 Grison ), el misil cuenta con
un sistema de comando de radar semi-automatico para la guia en modo linea
de vista, pesa 40kg y su cabeza de combate es de 9Kg, longitud 2.5mts,
diametro 1.7mts y superficie alar de 2.2mts. La velocidad maxima del misil
es de 900m/seg y puede atacar blancos que vuelen a una velocidad superior
a los 500m/seg. Su alcance esta entre 15 y 6.000 mts para blancos terrestres
y entre 15 y 10.000 mts para blancos aereos. El Tunguska tambien cuenta
con un cañon de barril doble de 30mm, su rata de fuego es de 5.000
proyectiles por minuto y un alcance de 3.000 mts contra blancos aereos,
en empleo terrestre su alcance es de 4.000 mts.
CONTROL DE FUEGO
El sistema adquiere y sigue sus blancos por radar,
vision optica, sistema de computador digital y equipo de navegacion. El
alcance de deteccion del radar es de 18km y su alcance de seguimiento de
16km.
VEHICULO
El Tunguska m1 esta instalado en un vehiculo oruga
con transmision hidromecanica y suspension hidroneumatica. La torreta blindada
cuenta con sistema de estabilizacion, aire acondicionado, calefaccion y
sistemas de filtro. Una bateria de Tunguska esta compuesta de seis (6)
unidades, incluyendo amunicionamiento y mantenimiento.
|
|
|
El Tunguska esta equipado
con misil/cañon
|
|
|
Tunguska M1
|
|
|
Cañon de 30mm
|
|
